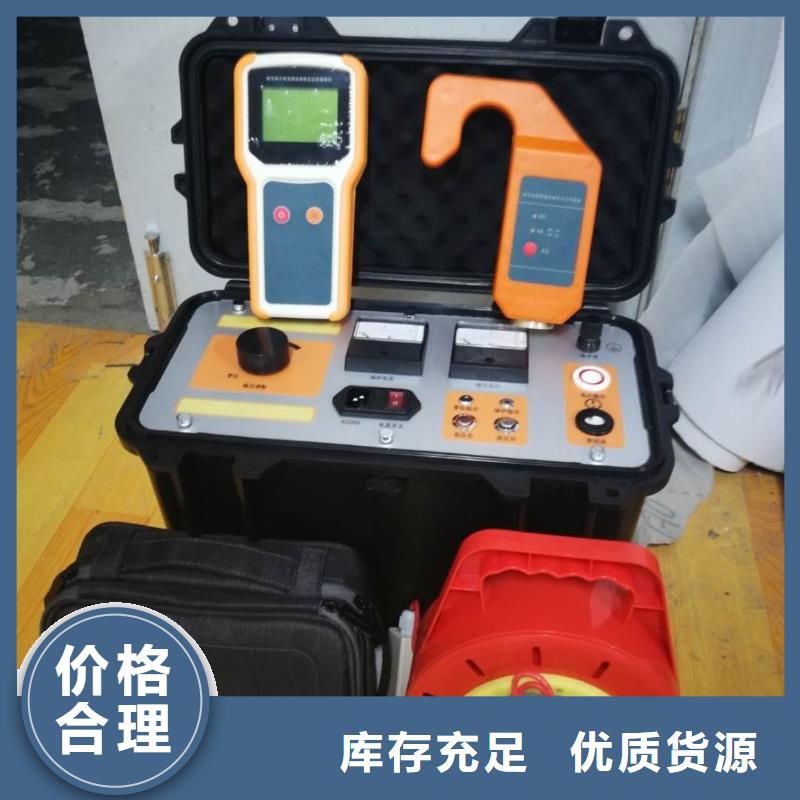

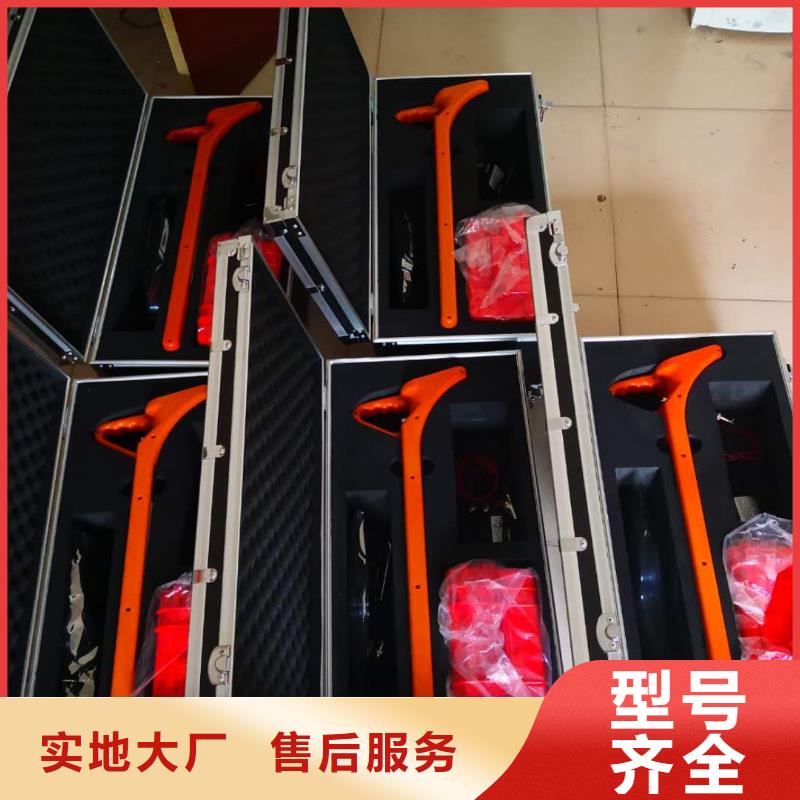

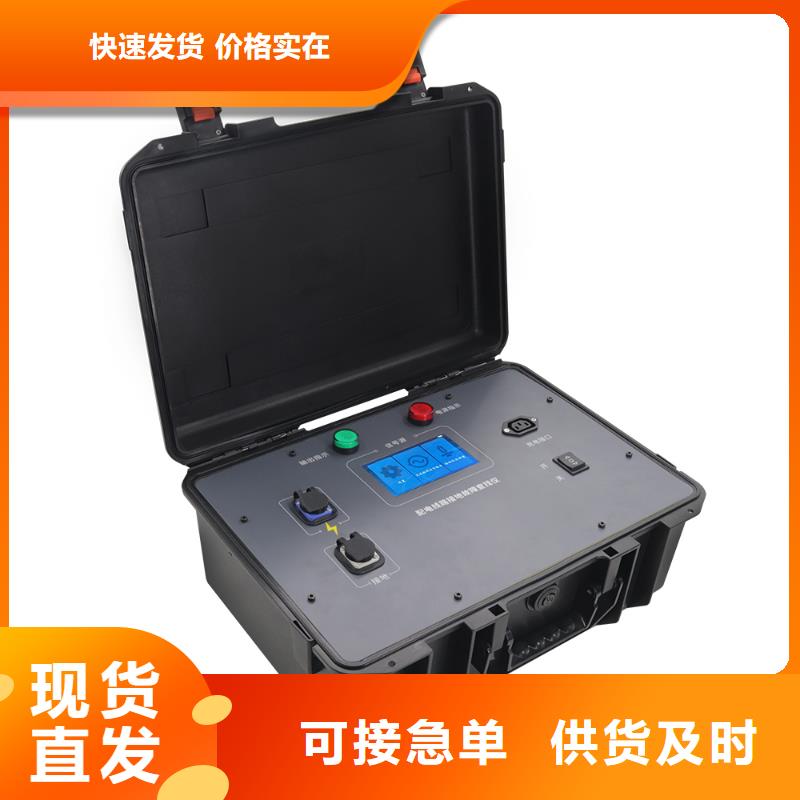

架空线路故障测试仪架空线接地故障定位仪，适用于架空线路，在线路发生接地故障后，可用本设备对接地点进行定位。本设备采用低频交流模式，避免系统分布电容影响。空间磁场传感器定位方式在线路正下方检测特征信号,无须登杆挂接传感器，具有操作简单，使用方便的特点。本设备是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、接收机、空间磁场传感器及附件组成。发射机内置大容量锂电池，方便使用和携带。发射机接收机空间磁场传感器发射机接线盘二、功能特点?用途：220V-35kV 架空线路小电流接地故障查找定位?适用于过渡电阻小于5k的故障。?采用空间磁场传感器检测特征信号，无须登杆挂接传感器。?发射机具有过流保护、过热保护功能。?发射机内置大容量锂离子电池组，携带方便。?接收机采用全数字化高灵敏度信号处理。?具有波形记录功能，判据简单。三、技术指标 1.定位精度：?空间磁场检测方式100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。

架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

架空线路故障测试仪分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。
